Волоконно-оптические компоненты

Волоконная оптика – это специальная среда, предназначенная для передачи информационных импульсов с помощью пучков света в инфракрасной зоне. Оптическое волокно имеет многослойную структуру. Оптоволокно это гибкое, прочное, долговечное, что делает его эксплуатацию максимально простой и комфортной, изделие. Применение оптического волокна имеет массу преимуществ.

Волоконно-оптические компоненты

Преимущества использования

  • Высокая пропускная способность.
  • Скорость передачи по одному волокну может достигать 2-5 терабит в секунду.
  • Практически отсутствует затухание светового сигнала.
  • Оптика ВОЛС (элементы волс) отлично защищена от помех.
  • При передаче сигнала практически исключено наличие электромагнитных помех. Сама оптика также даёт минимальное излучение.
  • Небольшой вес и объём.

ВОЛС это

Имеет моноструктуру в виде основания и оболочек. Основание изготавливается из кварцевого стекла. За основанием следует оболочка. И основание и оболочка выполнены из кварцевого стекла, только с разным преломлением. Показатель преломления кварцевого стекла основания гораздо выше, чем оболочки. Сердцевина обеспечивает передачу потока света, оболочка обеспечивает полное отражение изнутри.

Кварцевое стекло очень хрупкое и чувствительно к воздействию факторов внешней среды. Для защиты основания и обеспечения его функциональности сверху имеется защитный слой. Он состоит из полимеров.

Оптическое волокно состоит из нескольких компонентов.

Оптические компоненты

Компоненты оптической системы (компоненты волс) объединены в следующие группы:

Компонент оптический кабель – сам непосредственно.

Оптические аттенюаторы.

Снижают силу и мощность электромагнитных колебаний. Аттенюаторы делятся на виды в зависимости от способа подключения, диапазона частот, по виду передаваемых значений.

Делятся на две большие категории: переменные и постоянные. Аттенюатор – пассивный волоконно оптический элемент и предназначен для внедрения затуханий в сигнал, который проводит оптическое волокно. При этом сам сигнал не искажается. Ведущими характеристиками аттенюаторов считаются линейность, вносимые затраты, коэффициент отражения, цикличность заданных значений.

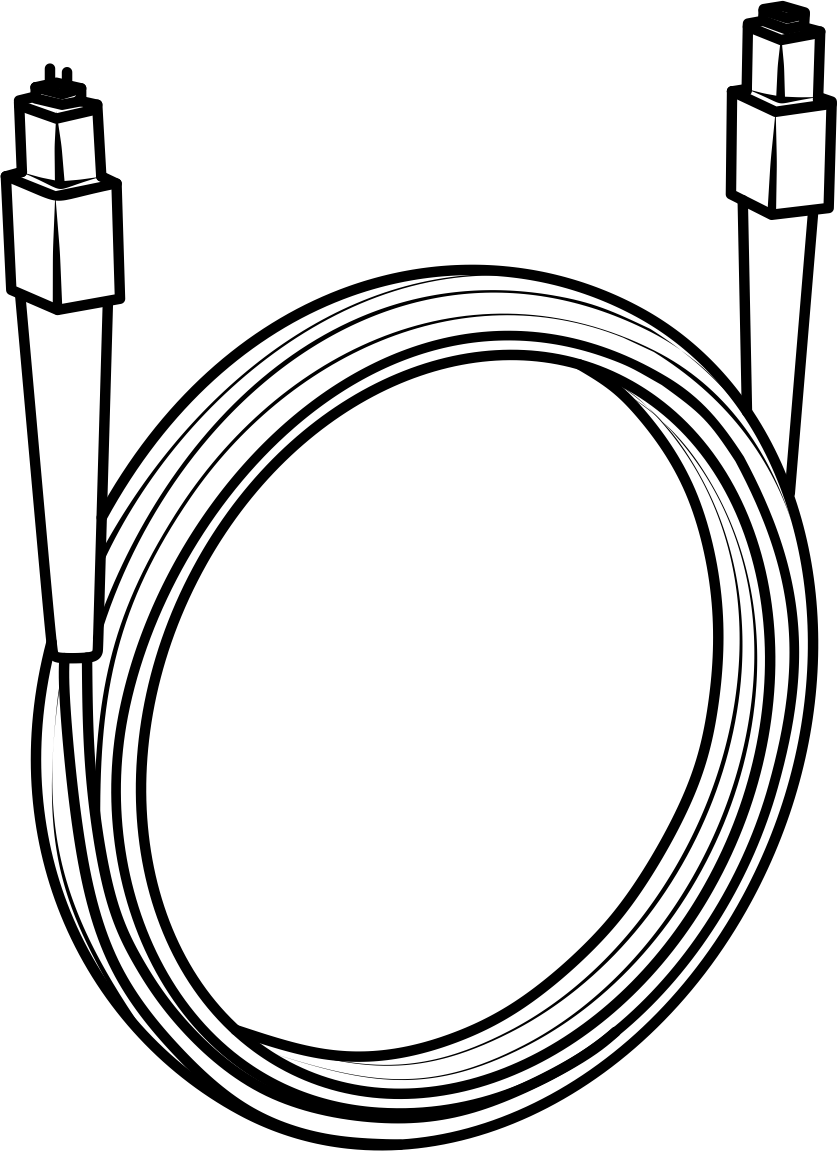

Патч корд что это такое

Патч-корды это соединительный шнур или кабель. На каждом конце расположен коннектор. Патч-корды применяются для подключения, или соединения звеньев системы друг с другом. При выборе патч - кордов нужно учитывать их характеристики: скорость передачи, разновидность, диаметр кабеля, материал, из которого изготовлена оболочка.

Патч–корды делятся на несколько категорий в зависимости от размера, материала изготовления, типа полировки, вида коннектора.

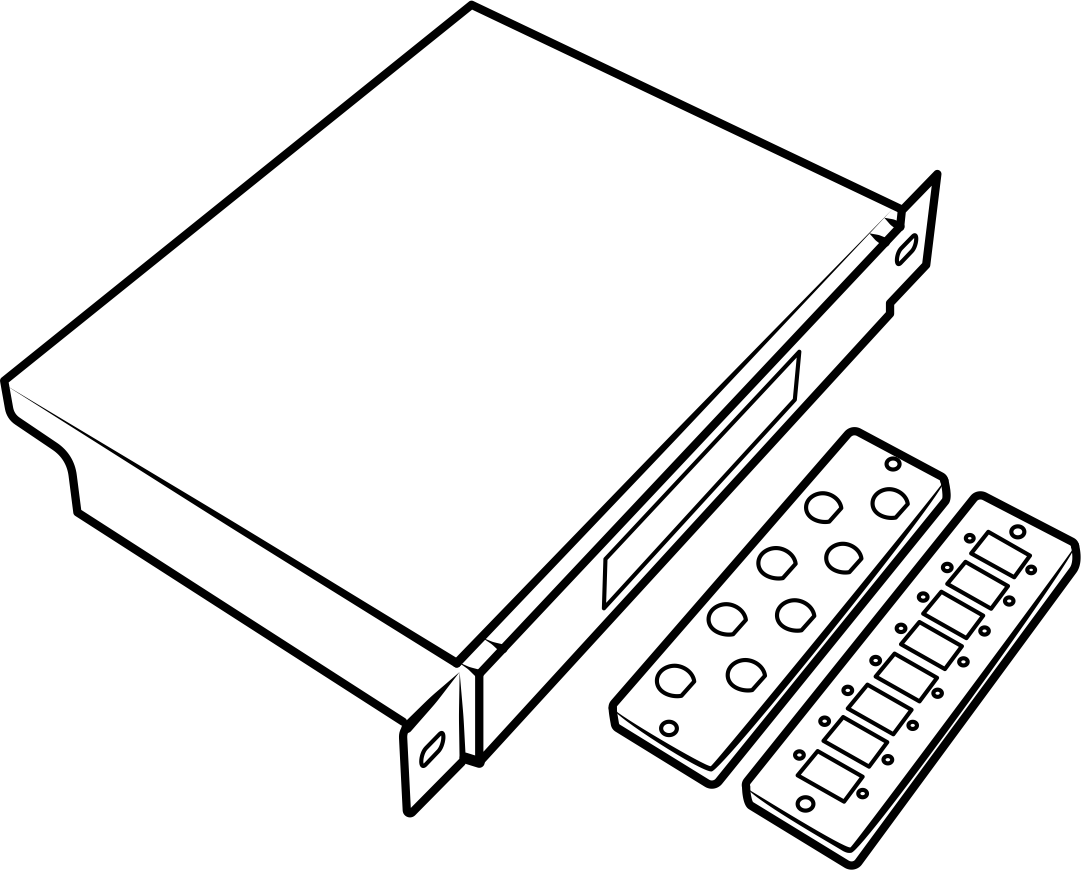

Оптические кроссы 19.

Представляют собой специальный разъём, который используется для соединения элементов оптического волокна. Кроссы 19 соединяют кабели, шнуры, и прочие элементы. Кроссы бывают настенными или стоечными. Стоечные имеют вид небольшой коробочки с крепежными кронштейнами.

Кроссы настенные.

Настенные кроссы имеют вид металлических или пластиковых коробов, которые фиксируются на стене. В коробе есть дверца и небольшое запирающее устройство, а также сплайс–пластины и фиксаторы кабелей. Настенные кроссы отличаются друг от друга разной численностью портов: 8, 16, 24, 32, и т.д.

Оптические пигтейлы.

Представляет собой кабель, который предназначен для соединения с выделенным узлом. Волоконно-оптический пигтейл не имеет краев с коннекторами в отличие от патч-кордов.

Проходные адаптеры.

Адаптеры внешне представляют собой маленький пластиковый короб. Он играет роль соединителя волоконно-оптических компонентов и обеспечивает минимизацию световых потерь. Адаптеры соединяют коммуникативные кабели, используются в активных и пассивных системах волоконной оптики (пассивный оптический компонент).

Оптическое волокно обеспечивает быструю и безопасную передачу информации. Именно поэтому ее используют для обеспечения интернетом большинство современных провайдеров. С помощью оптических волокон пользователи обеспечиваются IP-телефонией, телевидением.
