Оптические аттенюаторы входят в состав группы преобразователей, ослабляющих силу, напряжение электромагнитных сигналов. При этом форма проходящего сигнала остается стабильной и не искажается. Данный тип прибора уменьшает величину переносимых по кабелю колебаний в плавной, ступенчато-последовательной или постоянной форме.
Где используются?
Оптические модули данного типа применимы:
- в раздаточных сетях, базовых компьютерных сетях, при прокладке оптических волоконных линий;
- для проверки функциональных возможностей оборудования и константности оптической линии в тестовом режиме;
- в телекоммуникационном секторе;
- при проведении отдельных кабельных каналов провайдеров;
- при создании телеметрических систем;
- в других профильных структурах.
Оптические аттенюаторы достигают стабильного уменьшения сигнала с минимальными обратными потерями.
Рабочие параметры
Оптический преобразователь измеряет потери электроколебаний между концами светодиодов кабельного канала. Прибор монтируется в адаптер и действует по принципу фильтра. Сигнал проходит через аттенюатор и теряет свою интенсивность за счет вносимых затуханий. Измерение мощностных характеристик происходит вследствие впитывания, рассеивания либо отражения световой энергии. Оптический аттенюатор классифицируется по следующим характеристикам:
- линейности проходящего через фильтр импульса;
- показателю величины отражения электросигнала;
- вводимым потерям напряженности колебаний;
- цикличностью значений.

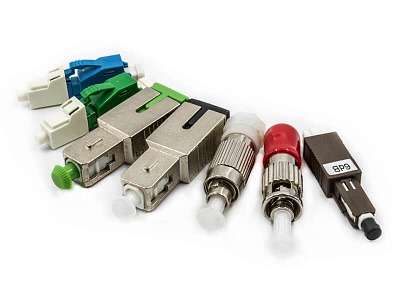

Оптический аттенюатор выполнен в виде оптического или легированного светоизлучающего диода либо стеклянного фильтра.
Группы
Оптические аттенюаторы условно делятся на два типа:
Фиксированные преобразующие устройства. Применяются для внесения константных затуханий. При этом амплитуда колебаний одновременно ослабляется без изменения самого сигнала. Амплитуда уменьшается при помощи нескольких способов: придачи воздушному зазору установленной величины, внедрения специального светопоглощающего фильтра, сваривания оптоволокна с предварительно заданными параметрами ослабления. Все эти способы снижают обратное отражение (по формуле Фринеля).
Перестраиваемые преобразующие устройства. Оптический прибор вводит управляемое ослабление в электросигнал, что способствует плавному преобразованию величины корректируемого затухания. Эффект достигается за счет перенесения границ зазора при помощи существующего резьбового контакта. Все аттенюаторы данного типа классифицируются по трем группам: с ручным регулированием, перестраиваемые и переменные. Преобразующие приборы с ручным управлением применяются, когда не требуется особая конъюнктура для введения затухания. Аттенюаторы перестраиваемые функционируют на базе механических микроэлектронных систем.
Функциональность оптических аттенюаторов сформирована на принципе антиусиления проходящих сигналов. Устройства уменьшают мощность колебаний, устраняя электромагнитные помехи и пропуская сам сигнал без каких-либо искажений.
Особенности и характеристики
Оптическое устройство обладает следующими эксплуатационно-техническими характеристиками:
- малоразмерный прибор. Прост в использовании;
- низкая величина отражения электросигнала;
- вводимое затухание обладает устойчивой константностью;
- малоуязвимое устройство способно функционировать при разнице температур от -40 до +75°С.
Выбирая устройство, обращайте внимание на:
- затухание. Определяется в децибелах и отражает уменьшение амплитуды электросигнала через определенное время; частотный диапазон. Имеет параметры от 0 до 18 ГГц;
- мощность рассеивания. Зависит от массы и размера резистивного элемента, наличия ребер жесткости;
- КСВН. Чем меньше величина минимального и максимального переменного напряжения, тем лучше функционирует оптическое устройство;
- повторяемость. Показывает взаимосвязанность между замерами величины. При высоком значении повторяемости необходимо применять более надежные модели разъемов и кабелей;
- вид угасания.
Также нужно подобрать систему сборки. Различается двумя способами соединения: патч-корды «мама-мама», оптическая розетка и патч-корд (мама-папа).
