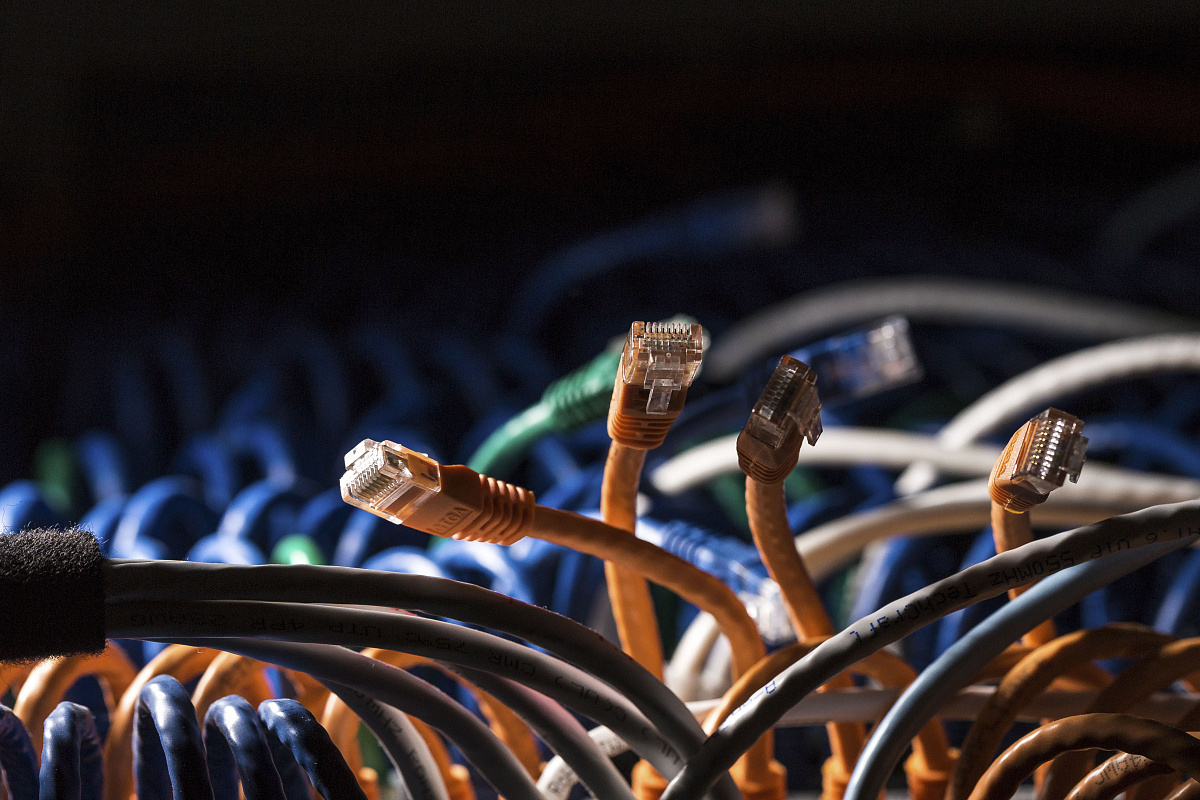

Медный патч-корд выполнен в виде электрического кабеля, снабженного на концах разъемами для соединения устройств между собой или передачи сигнала. Гибкий коммутационный шнур отличается повышенной стойкостью к изгибу, излому за счет проводника в виде нескольких жил, выдерживает частые отключения/переключения, не рассчитан на большие дистанции передачи.
Терминология, данные по категориям и длинам медных патч-кодов, приведенные ниже, соответствуют ГОСТ Р 53246-2008 и принципам построения работоспособных СКС.
Категории проводов медных патч-кордов
Каждому кабелю присваивается категория, от которой зависит его физическая способность пропускать сигнал с нужной скоростью. Полоса частот (МГц) для категорий, применяемых в СКС витых пар составляет: для 5 и 5е – до 100, для 6 – 250 Гц, для 6а –500, для 7 – 600, для 7а – до 1000. Ширина пропускаемых частот зависит от количества пар, плотности витков, наличия и вида экрана медного патч-корда.
Классификация медных патч-кордов
Для удобства выбора и применения в СКС медные патч-корды классифицируют:
- по категории;
- по назначению – компьютерные, коммутационные, для сетей телефонии;
- по типу портов – RJ-12 (телефония), RJ-45 (Ethernet) или 110 тип (кроссовый);
- по переключению коннекторов – одинаковых у соединительных или разных у переходных;
- по наличию экрана – FTP (экранированные, фольга), STP (экранированные, фольга + оплетка) или UTP (неэкранированные);
- по схеме подключения – прямой или кроссовый (для устройств с поддержкой Auto MDI/MDIX не имеет значения).
Для сети Ethernet нужную категорию патч-корда подбирают в зависимости от пропускной способности. Для скорости до 100 Мбит/с достаточно кат.5 и 5е, для 1 Гбит/с – кат.6 и 6а, до 10 Гбит/с – кат.7 и 7а, до 40 Гбит/с – кат.7а (до 15 м).
Неэкранированные медные патч-корды подходят для среды без источников частотных помех. Для большей надежности лучше выбрать вариант с экраном, защищающим сигнал от электромагнитного излучения. Различают также общее экранирование или экранирование каждой пары отдельно.
Длины медных патч-кордов
Линия коммуникации горизонтальной подсистемы СКС состоит из центрального фиксированного сегмента или постоянной линии (сигнал между двумя портами) и двух изменяемых крайних сегментов или каналов (сигнал между активным оборудованием). Каналы в данном случае и есть патч-корды. Общее расстояние передачи сигнала не должно быть больше 100 м.
Для расчета длин медных патч-кордов предусмотрена формула:
C = (102 – H) / (1 + D), где
С – длина каналов с обоих краев сегмента, м;
H – длина постоянной линии, м, диапазон H – 72 ~ 90 м;
D – коэффициент калибра проводников: для 24 AWG D = 0,2, для 26 AWG D = 0,5.
Примеры расчетов:
- при Н = 90 м и D = 0,2 м, C = 10 м или по 5 м на шнур с каждой стороны – максимум для патч-корда этого калибра, кроме случаев «открытого офиса»;
- при Н = 90 м и D = 0,5 м, C = 8 м или по 4 м на сторону;
- при Н = 72 м и D = 0,2 м, C = 25 м.
В последнем случае стоит учитывать стандарт ISO/IEC, ограничивающий длину 20-ю метрами. Так как для офиса достаточно 5 м, то разделение по сторонам подсистемы можно рассматривать как 20 м + 5 м. Если постоянная линия короче 72 м, суммарную протяженность каналов увеличивать нельзя, так как это снижает работоспособность СКС.
Характеристики медных патч-кордов
Для соответствия медного патч-корда поставленной задаче важны многие параметры, такие как категория провода, количество пар и жил, типы портов, материал контактов (лучшие – с золотым напылением), тип соединения штекера с проводом (литой или нет), вид и количество экранов, материал оболочки кабеля – ПВХ, полиэтилен или пожаробезопасный LSZH (малодымный, безгалогенный), наличие защитных колпачков, наружный диаметр.
К прочим базовым показателям патч-корда относятся:
- калибр проводников;
- скорость передачи данных;
- полоса пропускаемых частот;
- волновое сопротивление;
- максимальный ток;
- усилие на разрыв.
Кроме основных параметров часто важны значения коэффициента затухания, вес, погонный метр (популярен патч корд 10 метров), рабочая температура, толщина изоляции.
