Что такое витая пара: виды, категории, применение

Что представляет собой кабель витая пара

Конструкция и принцип работы

Кабель витая пара — это один из самых распространённых видов кабельно-проводниковой продукции, применяемый для передачи информации. Он состоит из двух или более изолированных медных проводников, которые скручены попарно. Такая структура обеспечивает снижение внешних электромагнитных помех и перекрёстных наводок между жилами. В большинстве случаев пары заключены в общую оболочку, а в зависимости от типа кабеля — могут дополнительно иметь различные виды экранирования.

Крученая структура жил формируется с определённым шагом, что улучшает защиту сигнала от искажений. Это критически важно для высокоскоростной передачи данных, особенно на длинных участках. Скручивание не даёт электромагнитным полям «захватывать» сигнал и минимизирует утечки, обеспечивая устойчивую работу сети даже в условиях помех.

Где используется витая пара

Витая пара используется практически во всех сферах, где требуется передача данных по медным кабелям. Это универсальный кабель, который можно встретить как в бытовых, так и в промышленных и корпоративных сетях:

• Подключение к интернету (домашние и офисные сети);
• Организация локальных сетей (LAN);
• Видеонаблюдение (аналоговое и IP);
• Телефония (в том числе VoIP);
• Системы охранной и пожарной сигнализации;
• Системы контроля и управления доступом;
• Автоматизация зданий и промышленности (системы умного дома, промышленная автоматика).

Благодаря сочетанию невысокой стоимости и отличных технических характеристик, этот тип кабеля остаётся наиболее универсальным решением. Дополнительным преимуществом является простота монтажа, надёжность соединений и широкая доступность на рынке.

Отличие витой пары от обычного кабеля

Основное отличие витой пары от других кабелей — это конструкция и предназначение. В отличие от обычного одножильного провода или кабеля с параллельно идущими жилами, витая пара представляет собой специально скрученные пары жил, что существенно снижает уровень электромагнитных помех и наводок. Стандартные кабели, такие как силовые, не обладают подобной защитой, поскольку в них не предусмотрено взаимодействие между жилами, способное нейтрализовать внешние поля.

Кроме того, витая пара изначально предназначена для передачи цифровых и аналоговых сигналов, в первую очередь сетевых — в то время как обычные кабели могут использоваться в энергетике, освещении или других инженерных системах.

Также витая пара рассчитана на работу в широком частотном диапазоне, что делает её незаменимой при построении современных телекоммуникационных сетей. По сравнению с коаксиальными или волоконно-оптическими линиями, витая пара выигрывает в цене, простоте прокладки и монтажа, хотя уступает по дальности передачи и устойчивости к сильным электромагнитным воздействиям.

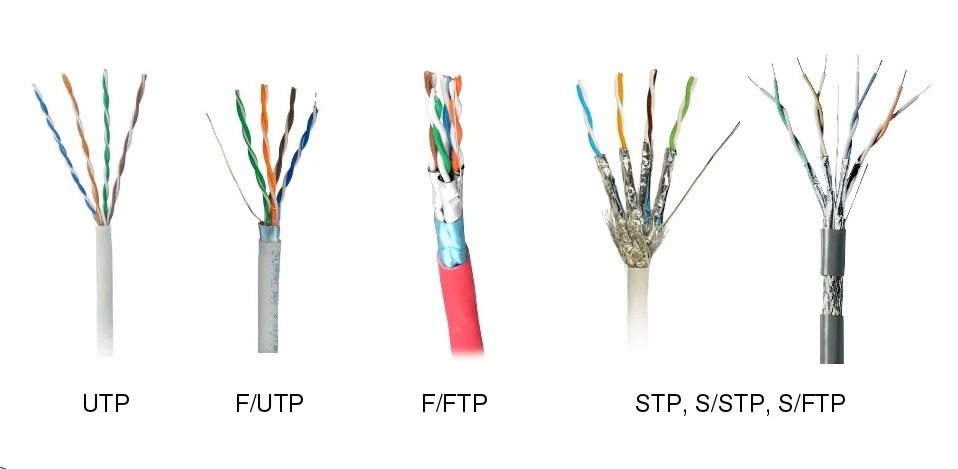

Типы витой пары: от UTP до S/FTP

Расшифровка обозначений (UTP, FTP, F/UTP и др.)

Различие типов витой пары определяется наличием и видом экранирования. Стандарты обозначения включают как тип защиты на уровне каждой пары, так и общий экран:

• UTP (Unshielded Twisted Pair) — полностью неэкранированный кабель. Самый простой и недорогой вариант, идеален для домашних и небольших офисных сетей.
• FTP (Foiled Twisted Pair) — экран в виде алюминиевой фольги оборачивает все пары одновременно. Защищает от внешних электромагнитных наводок.
• F/UTP — синоним FTP. Используется для указания фольгированного экрана поверх всех пар при отсутствии индивидуальной защиты на каждую пару.
• S/FTP — каждая пара экранирована индивидуально, а сверху присутствует общий экран в виде оплётки. Такой кабель обеспечивает максимальную защиту от помех.
• F/FTP — каждая пара экранирована фольгой, а поверх всех пар — дополнительный фольгированный экран.
• SF/UTP — двойной общий экран: фольга и металлическая оплётка, но без индивидуального экрана на пары.

Эти обозначения позволяют точно определить, какая степень защиты предусмотрена в кабеле, и выбрать оптимальный вариант под конкретные условия эксплуатации.

Экранированная и неэкранированная витая пара: в чём разница

Экранирование — это ключевой фактор, влияющий на устойчивость линии связи к электромагнитным воздействиям. Различают:

• Экранированная витая пара (FTP, S/FTP, F/FTP и др.) применяется в условиях, где наблюдается повышенное электромагнитное излучение. Это может быть производственное оборудование, серверные помещения, крупные офисы с множеством кабелей, работающих параллельно. Экраны эффективно снижают внешние помехи, уменьшая перекрёстные наводки и ошибки передачи данных.
• Неэкранированная витая пара (UTP) — актуальна для использования в спокойной электромагнитной обстановке. Основные преимущества — это более низкая цена, меньший диаметр и масса кабеля, а также простота монтажа и обработки.

При выборе между экранированной и неэкранированной витой парой важно учитывать условия прокладки, длину линии и предполагаемую скорость передачи данных.

Категории витой пары и их характеристики

Сравнение категорий: от Cat 5e до Cat 8

Категория витой пары определяет её электрические характеристики, частотный диапазон и скорость передачи данных. В таблице приведены основные параметры популярных категорий:

Важно отметить, что использование кабелей более высокой категории требует также соответствующих разъёмов, коммутационного оборудования и правильной прокладки. Иначе преимущества могут быть сведены к минимуму.

Скорость передачи данных витой пары по категориям

Скорость связи напрямую зависит от категории и длины линии. Например, кабель Cat 5e обеспечивает 1 Гбит/с на длине до 100 метров. Для Cat 6A возможна скорость до 10 Гбит/с на аналогичной дистанции. При этом кабель Cat 8, хоть и позволяет передавать данные со скоростью 40 Гбит/с, ограничен по длине — не более 30 метров. Эти параметры особенно критичны в архитектуре дата-центров и при построении сетей нового поколения (10GBASE-T, 25GBASE-T и др.).

Одножильная и многожильная витая пара

В чём разница и как выбрать

Одножильная витая пара (solid conductor) — это кабель, в котором каждая жила внутри пары представляет собой цельный медный проводник. Такой кабель обладает высокой жёсткостью и устойчивостью к внешним механическим воздействиям. Основные особенности одножильной конструкции:

• Меньшее затухание сигнала на больших расстояниях — идеально подходит для магистральных и стационарных линий длиной до 90–100 метров.
• Устойчивость к внешним повреждениям, благодаря прочной жиле, особенно при прокладке в кабельных лотках, коробаx, трубах, фальшполах.
• Более высокая скорость передачи данных при равных условиях — особенно важно при использовании категорий Cat 6A и выше.

Применение одножильной витой пары:

• Прокладка внутри стен и фальшполов при строительстве локальных сетей в офисах, бизнес-центрах и торговых помещениях.
• Монтаж структурированных кабельных систем в дата-центрах.
• Постоянные магистральные соединения между этажами и телекоммуникационными шкафами.
• Использование в промышленной автоматике, где кабель не подвергается постоянным изгибам.

Многожильная витая пара (stranded conductor) — каждая жила выполнена из нескольких тонких проводников, скрученных между собой. Такая структура делает кабель гибким, что особенно важно при временных или мобильных подключениях.

Преимущества многожильной витой пары:

• Гибкость — кабель легко изгибается, не ломается при частых перемещениях и скручивании.
• Повышенная устойчивость к механическим воздействиям в динамике, например при подключении оборудования, которое регулярно перемещается.
• Удобство при временном или демонстрационном монтаже, в том числе для сетевых стендов и выездных мероприятий.

Применение многожильной витой пары:

• Подключение рабочих станций, принтеров, точек доступа Wi-Fi и другого оборудования, которое может быть перемещено.
• Изготовление патч-кордов и коммутационных шнуров.
• Сценарии с высокой подвижностью: коворкинги, выставки, мобильные серверные установки.
• Видеонаблюдение и охранные системы, где камеры могут монтироваться на поворотных кронштейнах.

Ключевые отличия

Выбор между одножильной и многожильной витой парой должен основываться на условиях эксплуатации. Для стационарных и ответственных сетевых решений — однозначно одножильный кабель. Для гибких подключений и подвижных устройств — многожильный.

Преимущества и недостатки витой пары

Витая пара — это универсальное и доступное решение для построения сетей передачи данных. Её популярность обусловлена рядом весомых преимуществ:

Преимущества:

1. Низкая стоимость: по сравнению с коаксиальными или оптоволоконными системами, витая пара значительно дешевле как в плане закупки, так и монтажа.
2. Простота установки: кабель легко прокладывается, разделывается, обжимается стандартными инструментами. Это снижает трудозатраты и требования к квалификации монтажников.
3. Гибкость конфигураций: на рынке представлены десятки разновидностей витой пары — от неэкранированных бюджетных вариантов до высокозащищённых многожильных кабелей с огнестойкой оболочкой LSZH.
4. Совместимость: витая пара поддерживает практически все существующие сетевые протоколы Ethernet — от 10BASE-T до 40GBASE-T, что делает её универсальным носителем.
5. Высокая скорость передачи: при правильной установке и выборе категории (Cat 6A, Cat 7, Cat 8) можно обеспечить скорость до 10–40 Гбит/с, что удовлетворяет потребности даже нагруженных корпоративных систем.
6. Устойчивость к помехам: благодаря скручиванию жил и наличию экранов у соответствующих моделей, витая пара хорошо справляется с подавлением наводок.
7. Физическая прочность: кабель устойчив к механическим воздействиям при соблюдении условий прокладки, особенно в одножильном исполнении.
8. Массовая доступность: витая пара — один из самых распространённых типов кабеля, её можно приобрести практически в любом регионе и по широкому ассортименту цен.

Недостатки:

1. Ограниченная длина передачи сигнала: большинство категорий поддерживают стабильную передачу данных лишь до 100 метров, что накладывает ограничения в больших проектах без ретрансляторов.
2. Чувствительность к качеству монтажа: неправильное обжатие, излишнее натяжение или изгибы могут привести к затуханию сигнала и сетевым сбоям.
3. Низкая защита у неэкранированных моделей: UTP-кабели подвержены внешним электромагнитным воздействиям, особенно в местах с высоким уровнем помех.
4. Необходимость заземления экранированных моделей: при нарушении требований заземления возможны паразитные токи, что снижает эффективность экранирования и может стать источником проблем.
5. Уступает оптоволокну по дальности и помехоустойчивости: несмотря на улучшения, витая пара всё ещё проигрывает оптическим линиям в ряде технических параметров.
6. Габариты и вес: особенно в экранированных исполнениях с многослойной изоляцией, кабель может быть довольно массивным, что создаёт сложности при прокладке в стеснённых условиях.

В целом, витая пара остаётся оптимальным выбором для подавляющего большинства сетевых решений, обеспечивая баланс между ценой, производительностью и надёжностью. Однако важно учитывать условия эксплуатации и не пренебрегать техническими рекомендациями по прокладке и соединению.

Как выбрать кабель витая пара для интернета и других задач

На что обратить внимание при выборе

При выборе витой пары для интернета важно учитывать несколько ключевых факторов:

• Категория кабеля — определяет максимальную скорость. Для домашнего использования достаточно Cat 5e или Cat 6, для офиса и серверных — Cat 6A и выше.
• Тип экранирования — UTP подойдёт для обычных условий, а в помещениях с техникой лучше выбирать FTP или S/FTP.
• Длина линии — влияет на выбор категории и необходимости экрана.
• Гибкость кабеля — для скрытой проводки предпочтительна одножильная витая пара, для подвижных соединений — многожильная.
• Тип оболочки — LSZH (Low Smoke Zero Halogen) необходима для общественных помещений с требованиями пожарной безопасности.

Советы по выбору UTP, FTP и других типов

• UTP Cat 5e — для недорогих домашних сетей без промышленной нагрузки.
• FTP Cat 6 — для офисов с большим количеством техники.
• S/FTP Cat 6A — для критичных участков: серверные, аппаратные, линии вблизи источников помех.
• LSZH оболочка — обязательна в школах, бизнес-центрах, гостиницах и других объектах с требованиями к безопасности.
• Одножильный кабель — при прокладке в стенах, коробах, магистралях.
• Многожильный кабель — в патч-кордах, кроссировке, временных соединениях.

Заключение: краткий итог

Витая пара — надёжное и доступное решение для проводных сетей. Понимание различий между типами (UTP, FTP), структурами (одножильная, многожильная) и категориями (Cat 5e – Cat 8) позволяет подобрать оптимальный вариант под любые задачи.

Правильно выбранный кабель обеспечивает стабильную, быструю и безопасную передачу данных. Благодаря гибкости применения и высокой пропускной способности, витая пара остаётся базовым элементом телекоммуникационной инфраструктуры — от домашних сетей до крупных дата-центров.
